Сильфонный компенсатор, казалось бы, простой на вид, но он имеет сложную тех.конструкцию, и его монтаж должен выполняться исключительно специалистами, предварительно изучившими тех.паспорт.
В тех.паспорте изделия, в разделе "Монтаж"есть четкая инструкция: "После установки компенсатора на монтажное место необходимо удалить ограничительную скобу (чеку), до установки удалять скобу запрещается".

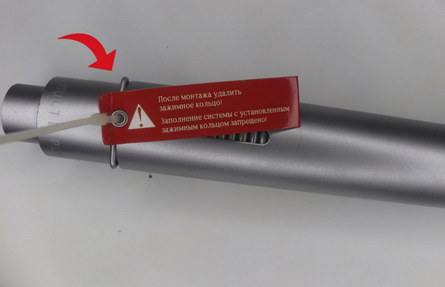

Чека изображена на первом фото.
Что же будет, если пункт не выполнить? Мы зафиксировали 2 таких случая:
- В 1 случае на объекте (фото которого мы, к сожалению, не можем предоставить) были неверно подобраны неподвижные опоры. После заполнения системы теплоносителем трубы удлинились под воздействием температуры и выломали опоры. Компенсаторы и другие элементы системы отопления не пострадали.

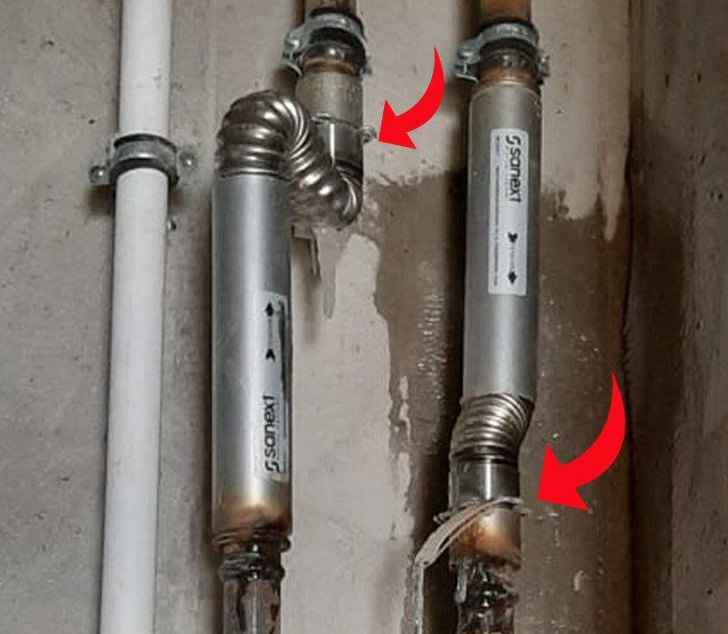

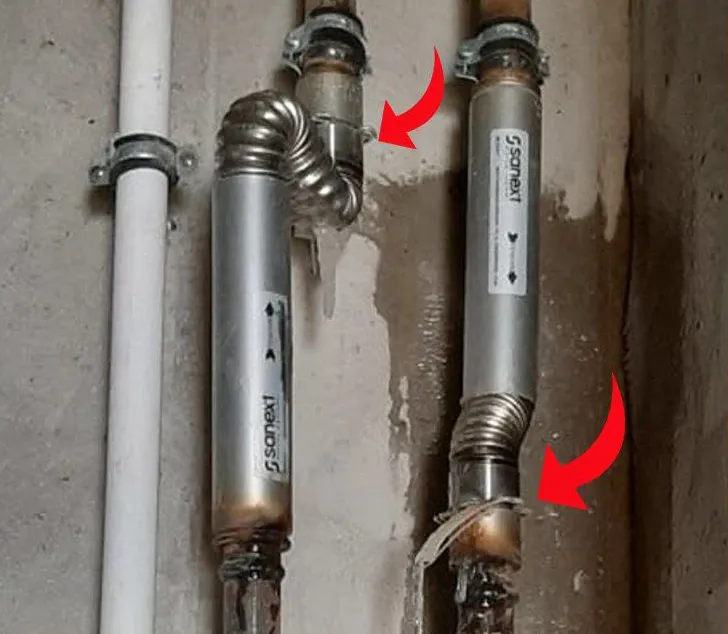

- Во 2 случае неподвижные опоры подобраны корректно, с запасом прочности. При воздействии температуры стояки удлинились, но сильфоны компенсаторов остались зафиксированы чекой в предрастянутом положении, неподвижные опоры оказались действительно неподвижными. Поэтому трубы, лишенные возможности удлиняться вдоль оси, приняли единственно верное решение — выгнуться в сторону. Но сильфонный компенсатор имеет внутри стабилизатор, защищающий от боковых изгибов. При таком развитии событий стояк сломался в самом уязвимом для подобного типа деформаций месте — месте соединения сильфона и кожуха. Концы труб, получившие свободу, разошлись в стороны, соединенные только растянувшимся до грани возможностей сильфоном.
Протечка, надо сказать, при этом случилась небольшая в сравнении с той, которая могла бы быть при отсутствии сильфона, о чем свидетельствуют сосульки. Фото было сделано, когда уже слили стояк, труба покорно вернулась в прежние габариты, а об ошибке монтажника, который забыл вынуть чеку, говорят только грустно изогнутые сильфоны, замерзшая вода и так и стоящая на месте чека. Простое следование инструкциям паспорта и пособию по монтажу может уберечь от ошибок.
