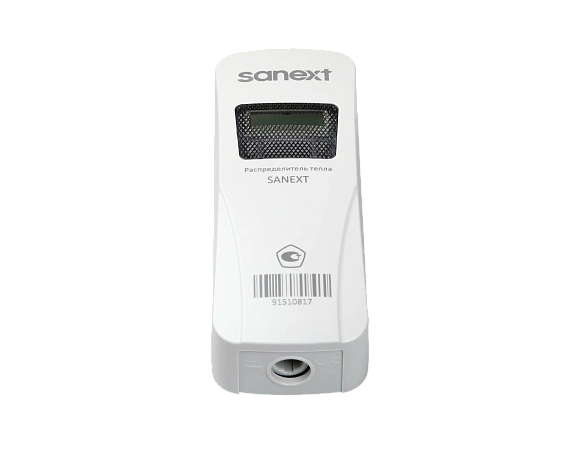

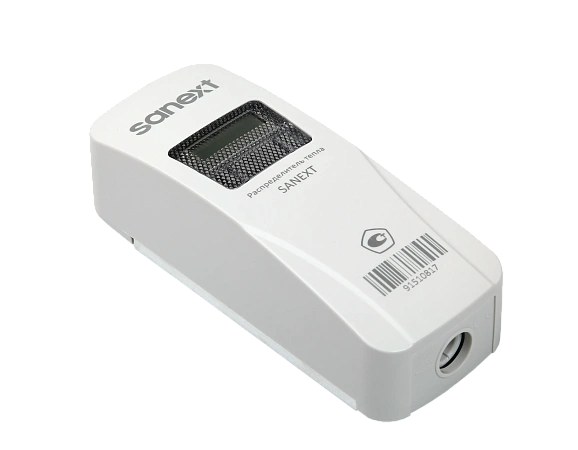

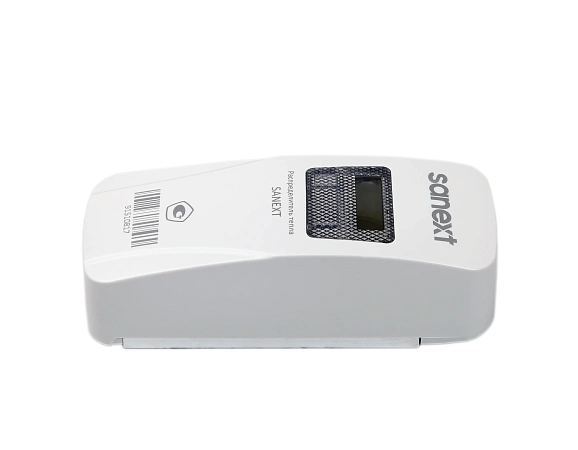

Распределитель тепла SANEXT (5500)

Устройства для распределения тепловой энергии SANEXT (далее – распределители) предназначены для измерений разности температуры поверхности отопительного прибора и температуры окружающего воздуха и вычисления на основе измеренной разности температур числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором.

Основная область применения – системы отопления с вертикальной разводкой, в которых тепловая энергия от источника поставляется к группе индивидуальных потребителей.

На основе измеренной разности температуры поверхности отопительного прибора и температуры окружающего воздуха и коэффициентов, учитывающих мощность отопительного прибора и тепловой контакт между распределителем и отопительным прибором, производится вычисление числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором за отчетный период.

Распределитель тепла производит расчет не абсолютной, а относительной величины потребления тепловой энергии, которое может быть использовано при расчете относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления. Распределители должны быть установлены на всех отопительных приборах объекта (минимум у 75% потребителей). Обязательное условие – наличие в здании общедомового счетчика тепла.

Распределители Изготавливаются в соответствии с ТУ 26.51.53-006-04506328-2019 Распределители тепла SANEXT. Технические условия. Декларация о соответствии ЕАЭС N  RU Д-RU.АД71.В.02973/19 от 21.03.2019. Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 76232-19.

Межповерочный интервал – 10 лет.

Архив

Объем архивов распределителя составляет:

• 12 записей с месячными архивами
• 2 записи с годовыми архивами

Для считывания архива необходимо воспользоваться оптопортом.
Модели распределителей тепла с радиоканалом обеспечивают дистанционное считывание архивных значений.

Принцип работы распределителя тепла SANEXT

Принцип действия распределителя основан на измерениях температуры поверхности отопительного прибора и окружающего воздуха, вычислениях разности температуры между поверхностью отопительного прибора и окружающего воздуха в помещении и вычислении интегральной безразмерной величины, пропорциональной теплу, рассеиваемому за период отсчёта отопительным прибором с нарастающим итогом по времени.

---

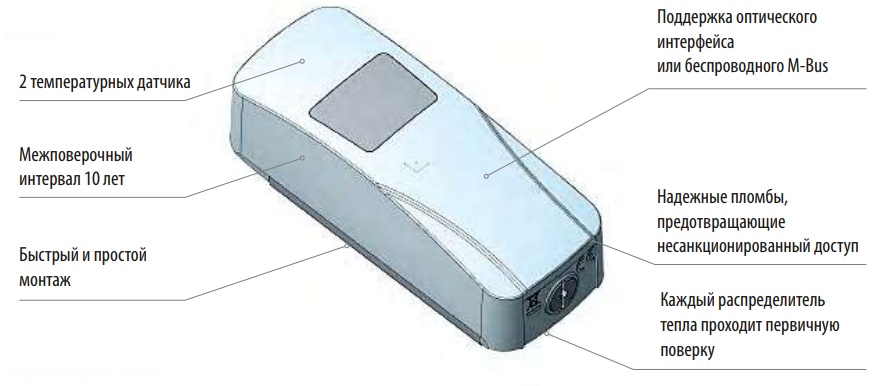

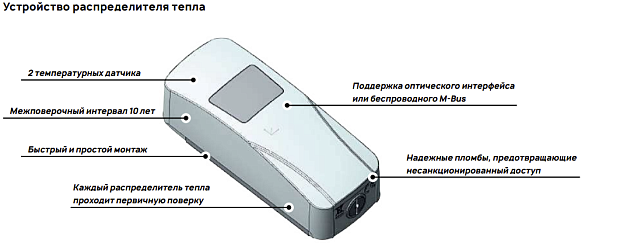

Устройство распределителя тепла

---

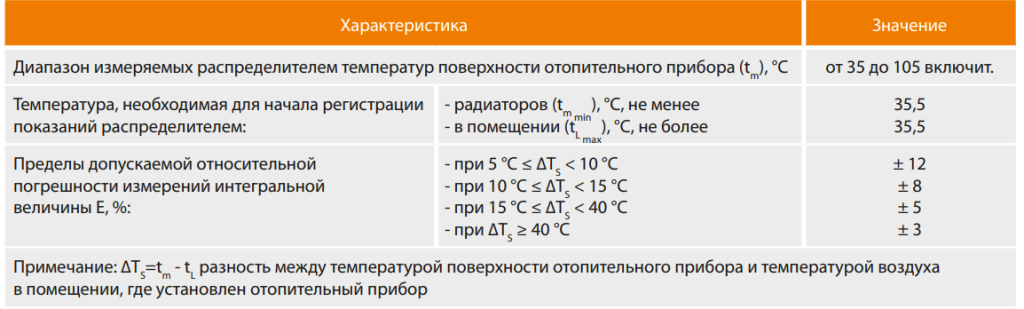

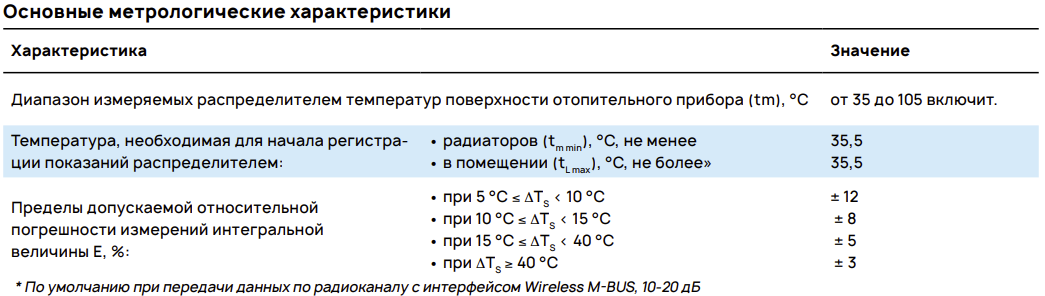

Основные метрологические характеристики

---

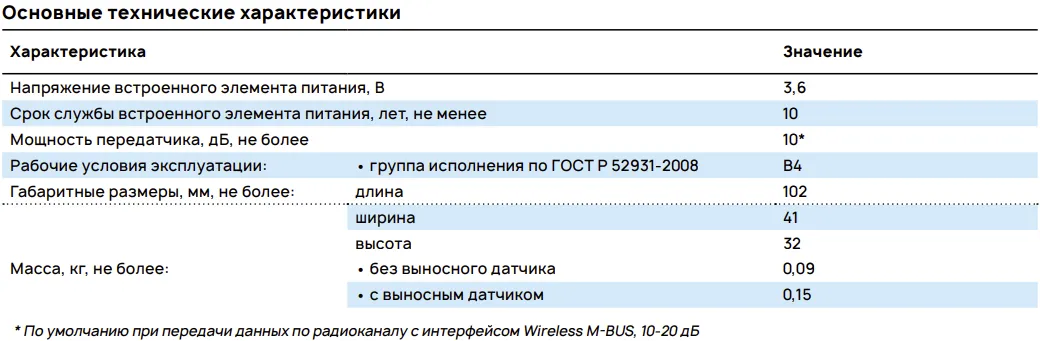

Основные технические характеристики

---

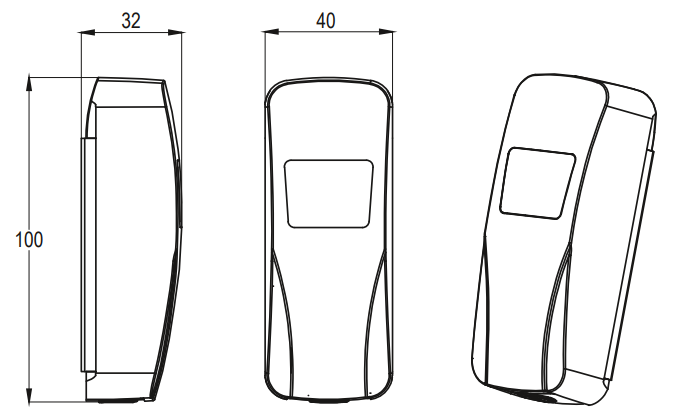

Габаритные размеры

---

Монтаж

Установка распределителя на отопительный прибор осуществляется посредством установки монтажного комплекта, без вмешательства в систему отопления. Распределители рекомендовано устанавливать на секционных и панельных радиаторах отопления. Распределители устанавливаются в центре радиатора по горизонтали и на высоте 2/3 от нижнего края радиатора по вертикали.
