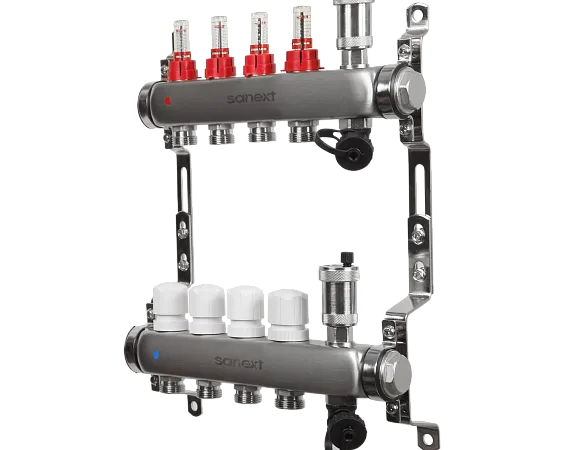

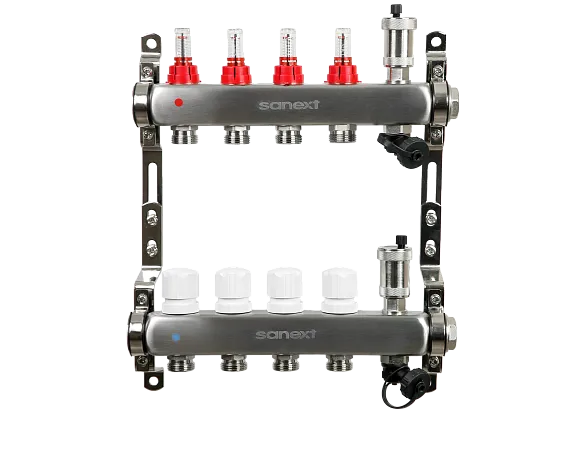

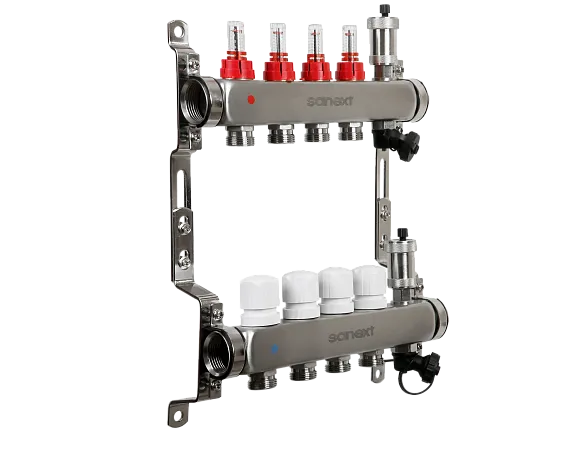

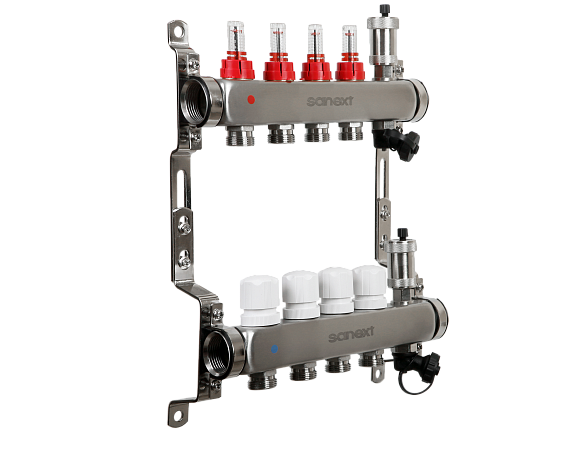

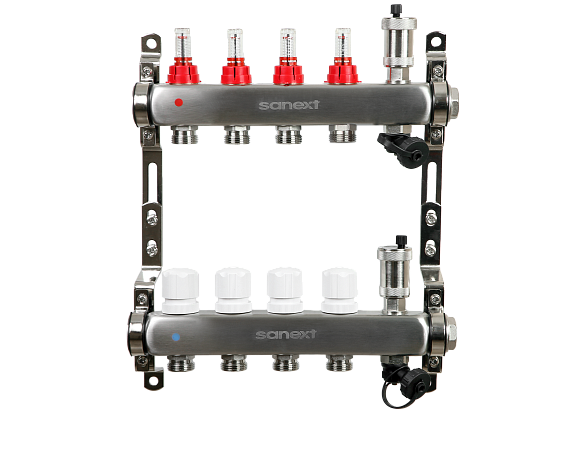

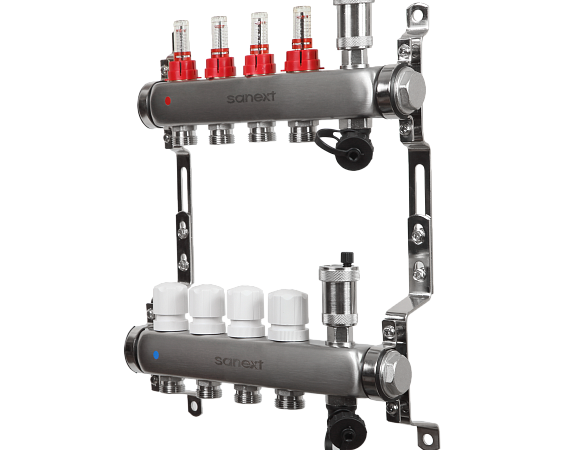

Коллектор для тепл. пола, нерж. сталь, с расход., в/о и дренаж.

Коллектор SANEXT для теплого пола с расходомерами предназначен для равномерного распределения и регулирования потоков теплоносителя в контурах теплого пола системы отопления.

• Подключение источника: внутренняя резьба трубная цилиндрическая 1"
• Выходы с наружной трубной резьбой ¾" под евроконус.

Возможность подключения с обеих сторон. Поставляются в сборе со стальными кронштейнами.

Состав коллектора SANEXT теплый пол с расходомерами:

• Подающий коллектор с измерительными расходомерами, воздухоотводчиком, дренажем и ниппелями с отводами НР ¾” типа евроконус
• Обратный коллектор с отсекающими клапанами с возможностью установки электропривода системы управления, воздухоотводчиком, дренажем, ниппелями с отводами HP 3/4" типа евроконус
• Стальные кронштейны для крепления коллекторов

Расход теплоносителя через отопительные контуры может быть отрегулирован с помощью настроечных вентилей. Значения указаны на шкале расходов, л/мин

---

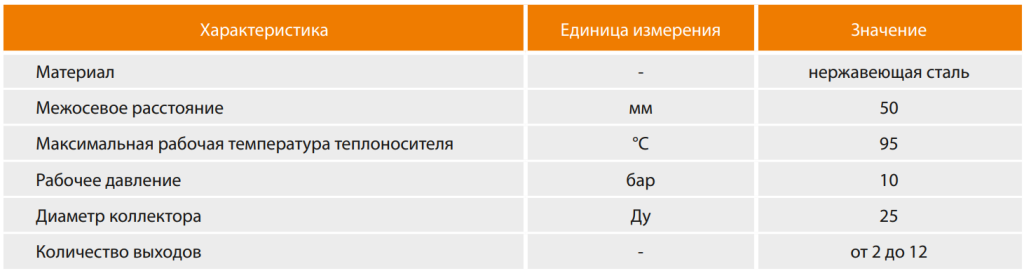

Технические характеристики коллекторов SANEXT для тёплого пола

---

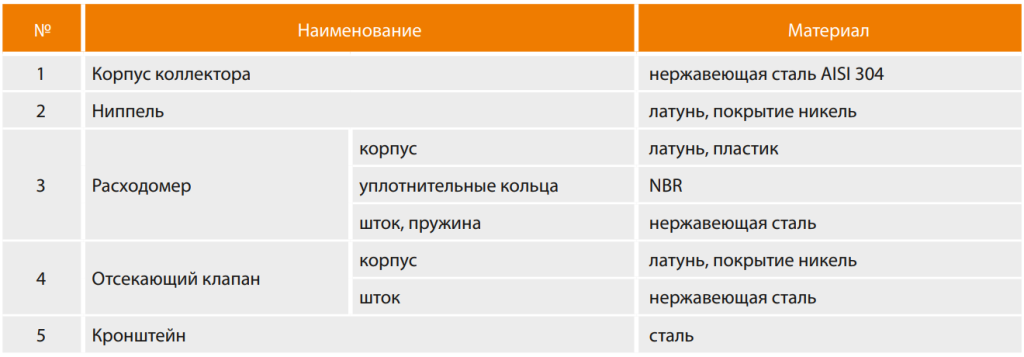

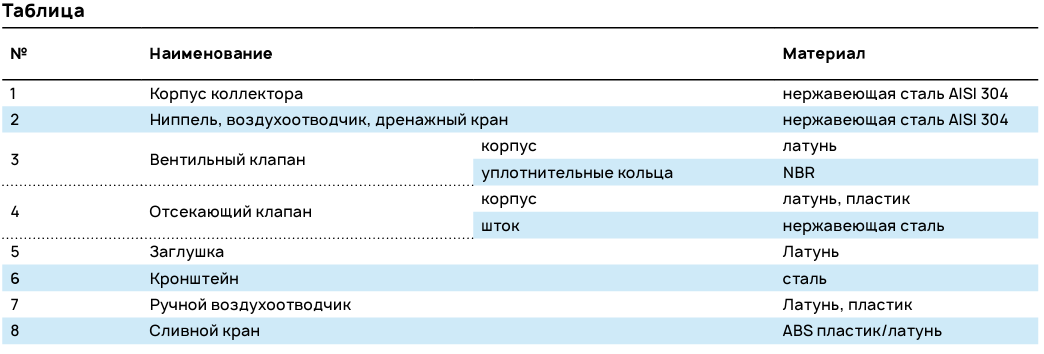

Материалы, контактирующие с водой

---

При подборе коллектора количество выходов рекомендуется выбирать в соответствии с длиной контура тёплого пола. Рекомендуемая максимальная длина контура для труб диаметров: D16 – 80 м; D20 –100 м

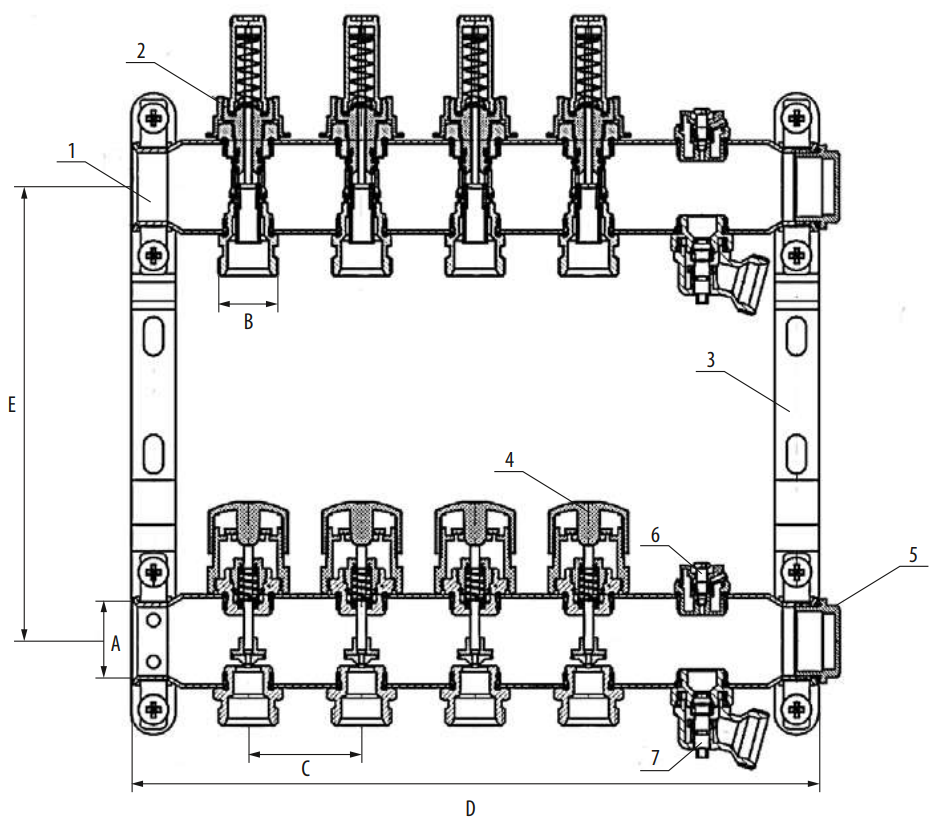

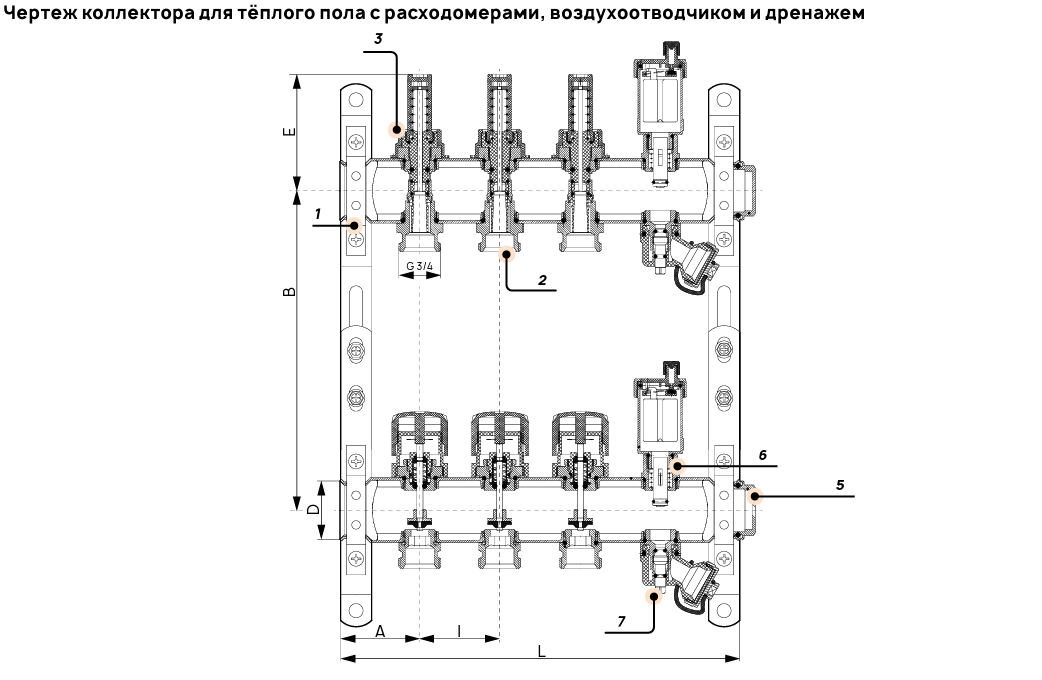

Чертеж коллектора для тёплого пола с расходомерами, воздухоотводчиком и дренажем
