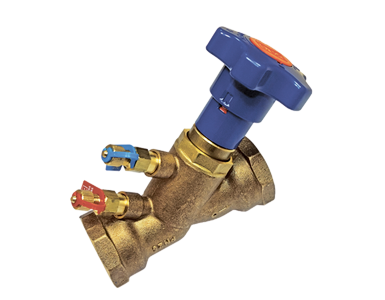

Ручной балансировочный клапан STP SANEXT ДУ 32-50
Номинальный диаметр | 40 |
Материал корпуса | DZR латунь |
Тип присоединения | Внутренняя резьба |
Рабочее давление, бар | 20 |
Тип | Ручной |
Рабочая среда | Вода и водно-гликолевая смесь |
Рабочая температура | от -10 до +120°С |
Срок гарантии | 5 лет |

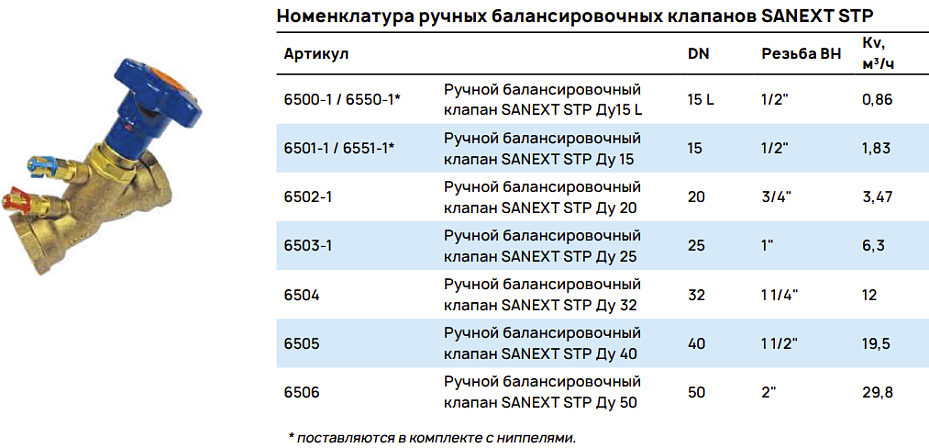

Товары серии
-
Артикул
6504
Ручной балансировочный клапан STP Ду 32, ВР 1 1/4" SANEXT (6504)
Номинальный диаметр: 32
Материал корпуса: DZR латунь
Типоразмер: 32
Тип присоединения: Внутренняя резьба
Срок гарантии: 5 лет
-
Артикул
6505
Ручной балансировочный клапан STP Ду 40, ВР 1 1/2" SANEXT (6505)
Номинальный диаметр: 40
Материал корпуса: DZR латунь
Типоразмер: 40
Тип присоединения: Внутренняя резьба
Срок гарантии: 5 лет
-
Артикул
6506
Ручной балансировочный клапан STP Ду 50, ВР 2" SANEXT (6506)
Номинальный диаметр: 50
Материал корпуса: DZR латунь
Типоразмер: 50
Тип присоединения: Внутренняя резьба
Срок гарантии: 5 лет
Ручной балансировочный клапан SANEXT STP предназначен для гидравлической балансировки одно- и двухтрубных систем отопления, тепло- и холодоснабжения зданий. Рекомендован к применению в системах с постоянным расходом регулируемой среды. Возможно применение на отдельных участках систем с динамическим гидравлическим режимом (например, на квартирных отводах этажного коллектора горизонтальных двухтрубных систем отопления).
Может устанавливаться на подающем и обратном трубопроводе с обязательным соблюдением направления движения рабочей среды (показано стрелкой на корпусе клапана).
Основные функции
- Ограничение расхода рабочей среды через клапан. Осуществляется путем выставления необходимой пропускной способности с помощью настроечной шкалы. Настройка определяется по таблице настроек/диаграмме значений предварительной настройки клапана/графику пропускной способности, а также может быть получена при выполнении гидравлического расчета в программе SANEXT C.O. 3.8; C.O. 6.0; SET 7.2 или другой программе аналогичного назначения.
- Регулирование расхода рабочей среды через клапан в пределах от 0% до значения, ограниченного преднастройкой. Осуществляется с помощью установки на клапан электрического привода.
- Запорная (перекрытие потока рабочей среды). Для полного перекрытия необходимо повернуть колпачок до упора. После открытия клапана повторная настройка не требуется. Уплотнение регулирующего штока – EPDM.
- Компактные габаритные размеры позволяют осуществлять монтаж данного клапан в стесненных условиях.
- Шкала предварительной настройки легко читаемая, расположена на лицевой стороне клапана.
- Измерительные ниппели игольчатого типа расположены на лицевой части клапана в одной плоскости с настроечной шкалой, что существенно упрощает процесс настройки.
- Настроечный ключ входит в комплектацию каждого клапана.

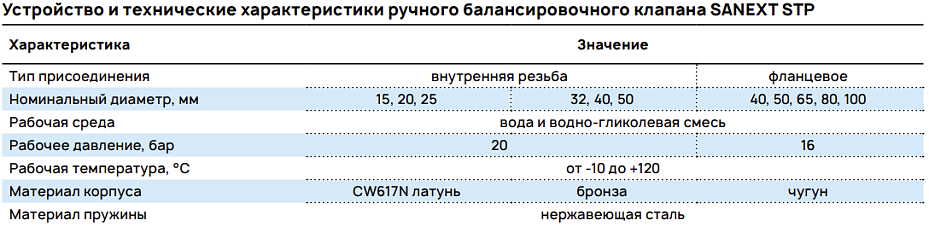

Устройство и технические характеристики ручного балансировочного клапана SANEXT STP
Устройство ручного балансировочного клапана SANEXT STP Ду 15-25

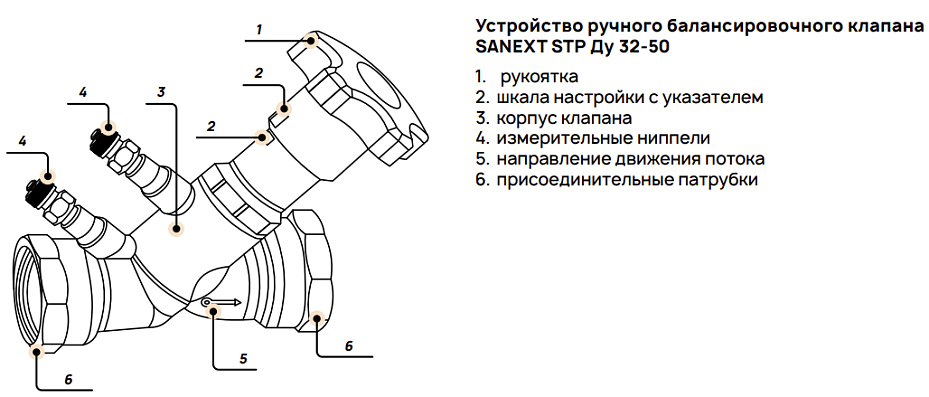

Устройство ручного балансировочного клапана SANEXT STP Ду 32-50
