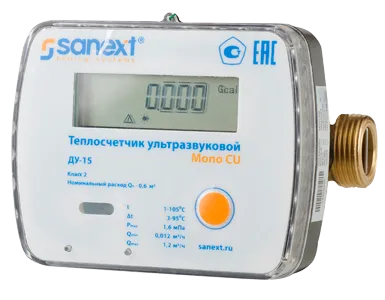

Теплосчетчики SANEXT Ультразвуковые Mono CU M-BUS
Номинальный расход, Qn, м3/ч | 0.6 |
Тип | Ультразвуковой |
Передача данных | M-BUS |
Описание комплекта | Счетчик тепла SANEXT – 1 шт., паспорт – 1 шт. |
Товары серии
-
Артикул
5752
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч подающий трубопровод M-BUS (5752)
Диаметр: 15
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5756
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч обратный трубопровод M-BUS (5756)
Диаметр: 15
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5757
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч обратный трубопровод M-BUS (5757)
Диаметр: 20
Трубопровод: Обратный
Длина проливной части, мм: 130
-
Артикул
5772
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный трубопровод M-BUS (5772)
Диаметр: 15
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5776
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч подающий трубопровод M-BUS (5776)
Диаметр: 15
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5777
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч подающий трубопровод M-BUS (5777)
Диаметр: 20
Трубопровод: Подающий
Длина проливной части, мм: 130
-
Артикул
5780
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч прямой M-BUS/2 имп. входа (5780)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5781
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный M-BUS/2 имп. входа (5781)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5782
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч прямой M-BUS/2 имп. входа (5782)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5783
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч обратный M-BUS/2 имп. входа (5783)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5784
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч прямой M-BUS/2 имп. входа (5784)
Диаметр: 20
Количество импульсных входов: 2
Трубопровод: Подающий
Длина проливной части, мм: 130
-
Артикул
5785
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч обратный M-BUS/2 имп. входа (5785)
Диаметр: 20
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 130
-
Артикул
5786
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч подающий трубопровод M-BUS/4 имп. входа (5786)
-
Артикул
5787
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный трубопровод M-BUS/4 имп. входа (5787)
Теплосчетчик SANEXT ультразвуковой Mono CU предназначен для измерения, обработки и отображения информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также других данных о системе водяного отопления индивидуальных потребителей (при закрытой системе теплоснабжения с поквартирной разводкой). Счетчики выпускаются двух модификаций – для установки на подающий или обратный трубопровод.
Теплосчетчик SANEXT ультразвуковой позволяет достичь высокой точности в измерении в течение всего срока эксплуатации, и при этом требуется минимальное обслуживание.
Скорость потока измеряется с помощью ультразвукового принципа: два датчика передают ультразвуковые сигналы в направлении и против направления потока измеряемой жидкости. Расчет скорости потока ведётся исходя из времени, за которое проходят сигналы от датчиков.
Декларация о соответствии ЕАЭС N RU Д-RU. АБ93.В.07908 от 08.11.2018.
Внесен в Государственный реестр средств измерений, свидетельство об утверждении типа средства измерения RU.C.32.092.A № 70086, номер СИ в Госреестре 71374-18.
Межповерочный интервал – 6 лет.

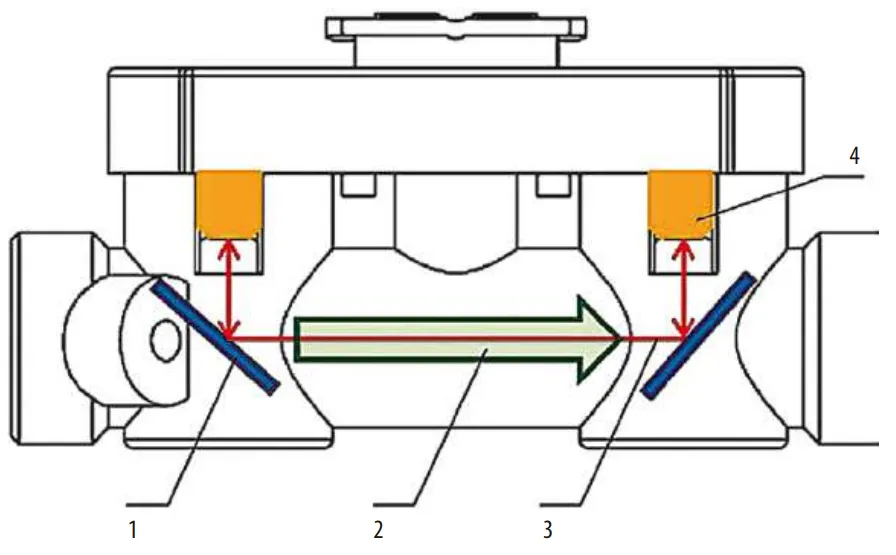

Принцип работы ультразвукового теплосчетчика SANEXT Mono CU
1 - отражающие элементы 2 - направление потока измеряемого теплоносителя 3 - ультразвуковой сигнал 4 - датчики передачи ультразвуковых сигналов |

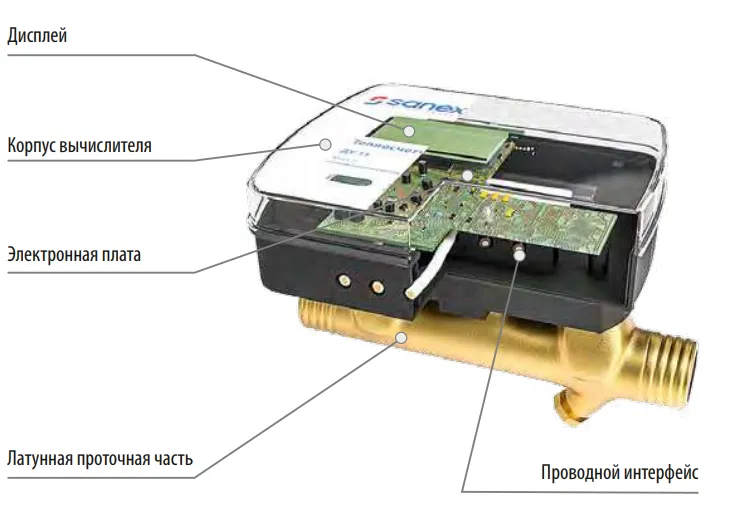

Устройство ультразвукового теплосчетчика SANEXT Mono CU
Вычислитель оформлен в виде модуля, содержащего микропроцессор, жидкокристаллический индикатор, клавишу управления, оптический порт передачи данных и автономный источник питания – литиевую батарею. Корпус вычислителя поворачивается в плоскости расходомера на 360° с шагом 90°. Кроме того, вычислитель выносного типа и может устанавливаться отдельно от проточной части на расстоянии до 50 cм. |
Габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU

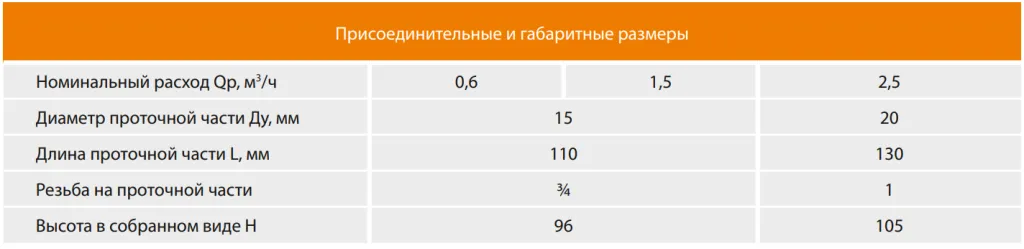

Присоединительные и габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU
Комплект ультразвукового теплосчетчика SANEXT Mono CU
