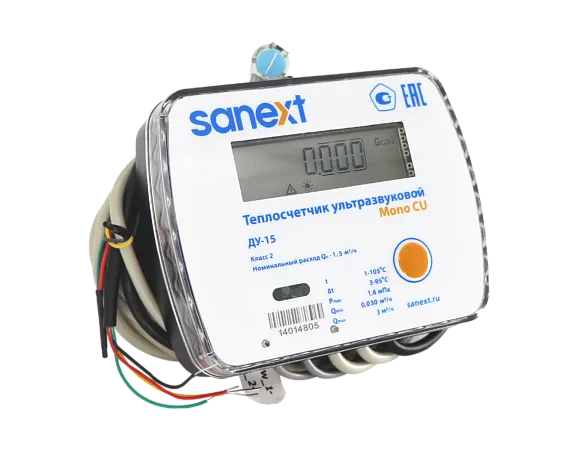

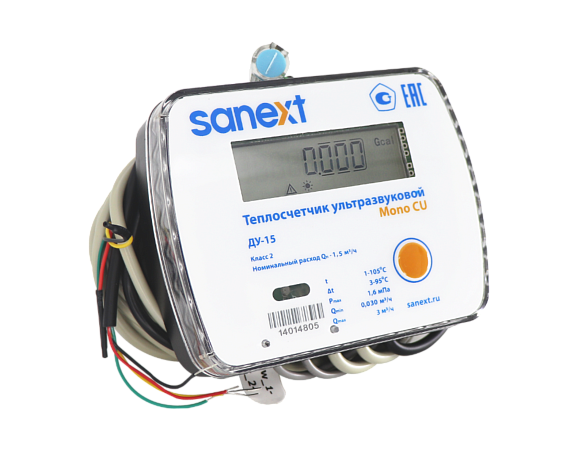

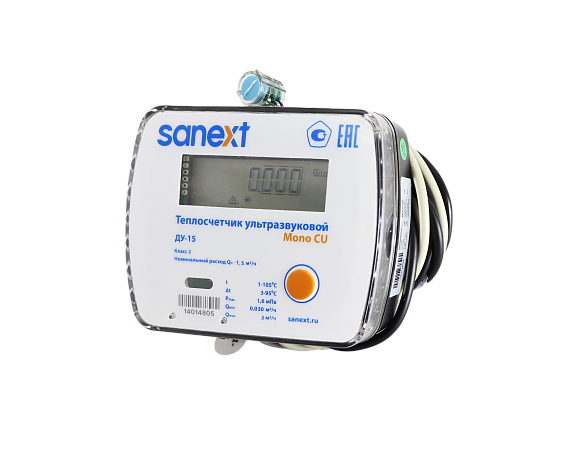

Теплосчетчики SANEXT Ультразвуковые Mono CU RS-485
| Номинальный расход, Qn, м3/ч | 0.6 |
| Тип | Ультразвуковой |
| Передача данных | RS-485 |
| Описание комплекта | Счетчик тепла SANEXT – 1 шт., паспорт – 1 шт. |
Товары серии
-
Артикул
5753
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч подающий трубопровод RS-485 (5753)
Диаметр: 15
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5758
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч обратный трубопровод RS-485 (5758)
Диаметр: 15
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5759
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч обратный трубопровод RS-485 (5759)
Диаметр: 20
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 130
-
Артикул
5773
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный трубопровод RS-485 (5773)
Диаметр: 15
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5778
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч подающий трубопровод RS-485 (5778)
Диаметр: 15
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5779
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч подающий трубопровод RS-485 (5779)
Диаметр: 20
Трубопровод: Подающий
Длина проливной части, мм: 130
-
Артикул
5790
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч прямой RS-485/2 имп. входа (5790)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5791
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный RS-485/2 имп. входа (5791)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5792
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч прямой RS-485/2 имп. входа (5792)
Диаметр: 15
Трубопровод: Подающий
Длина проливной части, мм: 110
-
Артикул
5793
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 1,5 м3/ч обратный RS-485/2 имп. входа (5793)
Диаметр: 15
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 110
-
Артикул
5794
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч прямой RS-485/2 имп. входа (5794)
Диаметр: 20
Количество импульсных входов: 2
Трубопровод: Подающий
Длина проливной части, мм: 130
-
Артикул
5795
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 20 мм 2,5 м3/ч обратный RS-485/2 имп. входа (5795)
Диаметр: 20
Количество импульсных входов: 2
Трубопровод: Обратный
Длина проливной части, мм: 130
-
Артикул
5796
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч подающий трубопровод RS-485/4 имп. входа (5796)
-
Артикул
5797
Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3/ч обратный трубопровод RS-485/4 имп. входа (5797)
Теплосчетчик SANEXT ультразвуковой Mono CU предназначен для измерения, обработки и отображения информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также других данных о системе водяного отопления индивидуальных потребителей (при закрытой системе теплоснабжения с поквартирной разводкой). Счетчики выпускаются двух модификаций – для установки на подающий или обратный трубопровод.
Теплосчетчик SANEXT ультразвуковой позволяет достичь высокой точности в измерении в течение всего срока эксплуатации, и при этом требуется минимальное обслуживание.
Скорость потока измеряется с помощью ультразвукового принципа: два датчика передают ультразвуковые сигналы в направлении и против направления потока измеряемой жидкости. Расчет скорости потока ведётся исходя из времени, за которое проходят сигналы от датчиков.
Декларация о соответствии ЕАЭС N RU Д-RU. АБ93.В.07908 от 08.11.2018.
Внесен в Государственный реестр средств измерений, свидетельство об утверждении типа средства измерения RU.C.32.092.A № 70086, номер СИ в Госреестре 71374-18.
Межповерочный интервал – 6 лет.

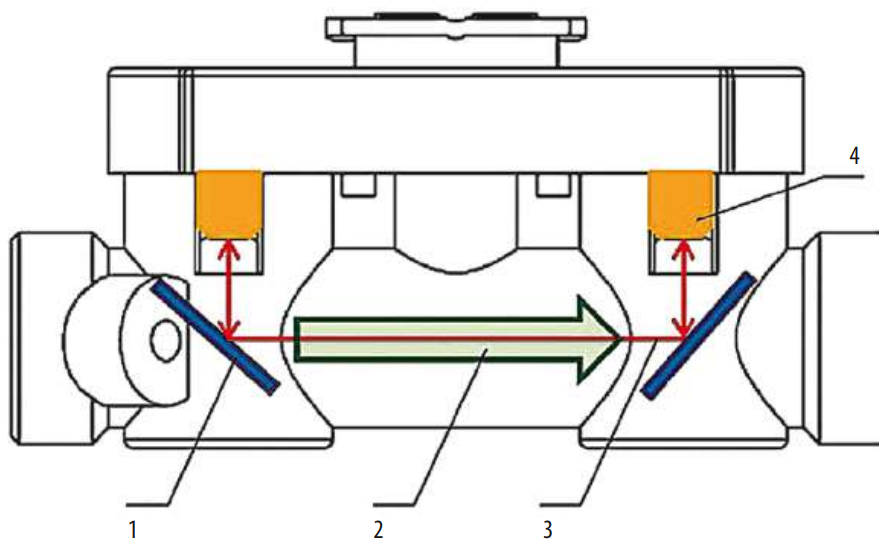

Принцип работы ультразвукового теплосчетчика SANEXT Mono CU
 | 1 - отражающие элементы 2 - направление потока измеряемого теплоносителя 3 - ультразвуковой сигнал 4 - датчики передачи ультразвуковых сигналов |

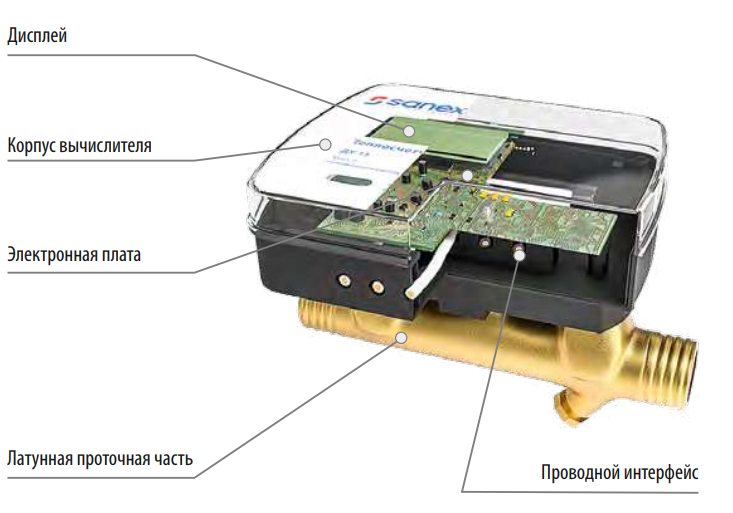

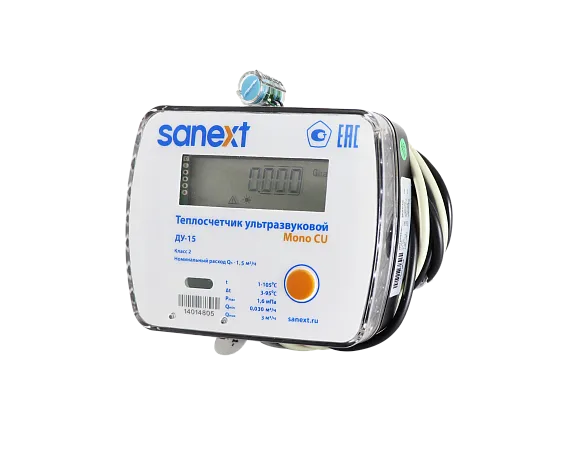

Устройство ультразвукового теплосчетчика SANEXT Mono CU

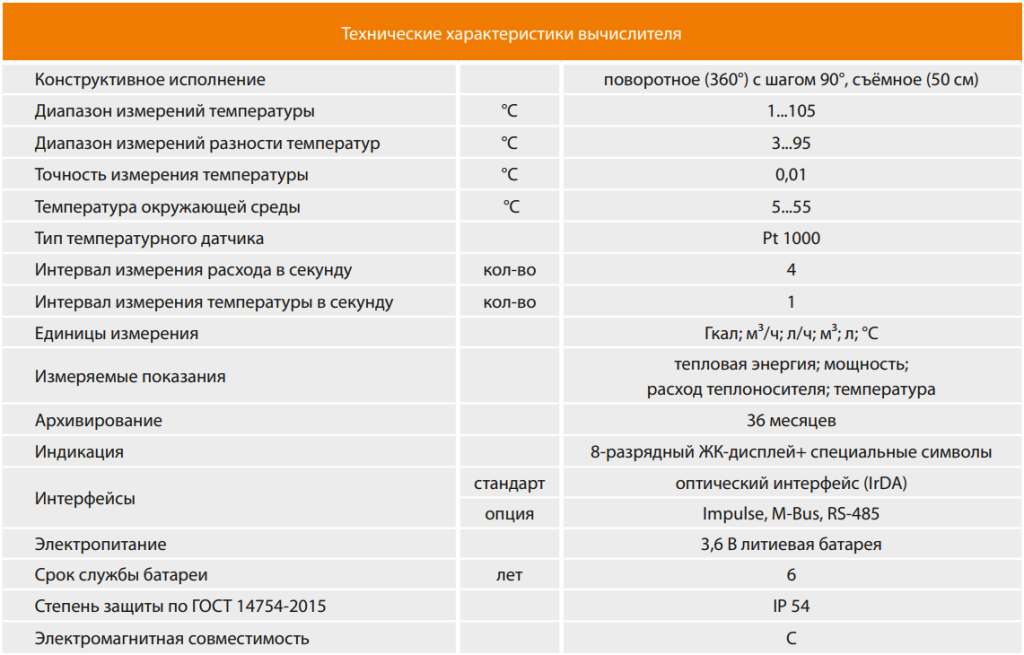

 | Вычислитель оформлен в виде модуля, содержащего микропроцессор, жидкокристаллический индикатор, клавишу управления, оптический порт передачи данных и автономный источник питания – литиевую батарею. Корпус вычислителя поворачивается в плоскости расходомера на 360° с шагом 90°. Кроме того, вычислитель выносного типа и может устанавливаться отдельно от проточной части на расстоянии до 50 cм. |

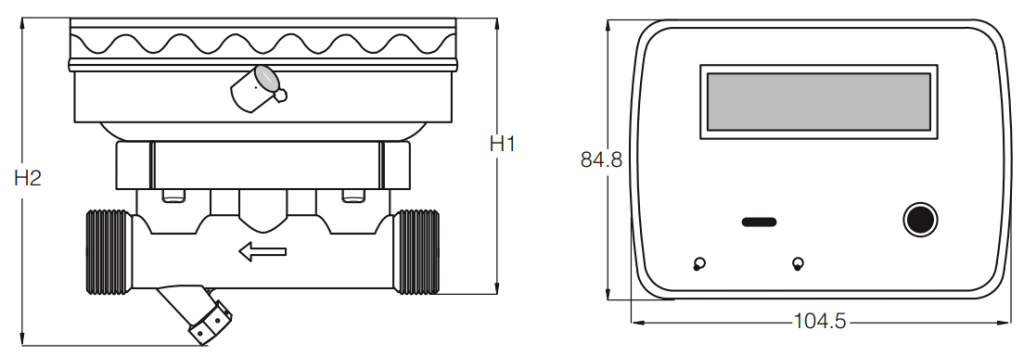

Габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU

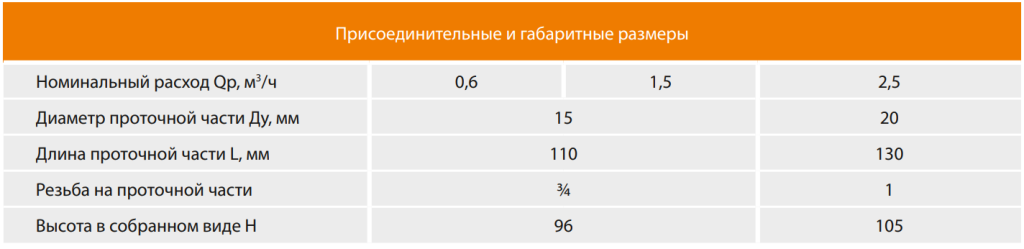

Присоединительные и габаритные размеры ультразвуковых теплосчетчиков SANEXT Mono CU

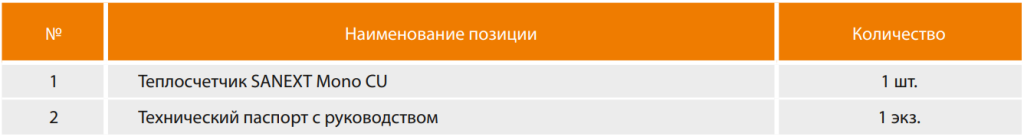

Комплект ультразвукового теплосчетчика SANEXT Mono CU
